Forno de transferência com efeito de grão de madeira de perfis de alumínio



Forno de transferência com efeito de grão de madeira de perfis de alumínio

Name: Máquina de transferência a quente de grãos de madeira
Uploaded: 2025-11-03T03:01:22+08:00
Description: DESEMPENHO PRINCIPAL 1.- Design personalizável de estação única/dupla, permitindo seleção flexível de modelos

obtenha o ultimo preço

Contato Agora

Descrição

Descrição do produto

DESEMPENHO PRINCIPAL

1.- Design personalizável de estação única/dupla, permitindo seleção flexível de modelos para maximizar a relação custo-benefício para suas necessidades de produção.

2.- O design especial de filme a vácuo de alta temperatura garante excelente efeito de transferência, proporcionando acabamentos vívidos e de alta qualidade.

3.- Dispositivo de proteção múltipla: Equipado com proteção contra sobretensão a vácuo e controle de tensão constante a vácuo para operação segura e estável.

4.- Interface homem-máquina com tela sensível ao toque madura, tornando o ajuste de parâmetros mais conveniente e intuitivo, reduzindo a dificuldade operacional.

FAIXA DE APLICAÇÃO

1. Este forno de transferência de grãos de madeira de alumínio/máquina de transferência a quente para perfil de alumínio é uma máquina profissional de processamento de superfície de alumínio, amplamente utilizada em linhas de produção de efeito de madeira para materiais de alumínio. É adequado para impressão por transferência de grãos de madeira em perfis de alumínio, folhas de alumínio e superfícies de soldagem contínua de portas e janelas.

2. Ideal para fábricas de alumínio, fábricas de móveis totalmente em alumínio, fábricas de portas e janelas de soldagem perfeita e fábricas de folheado de alumínio, atendendo a diversas necessidades de processamento de superfície na indústria de processamento de alumínio.

PRINCÍPIO DE FUNCIONAMENTO

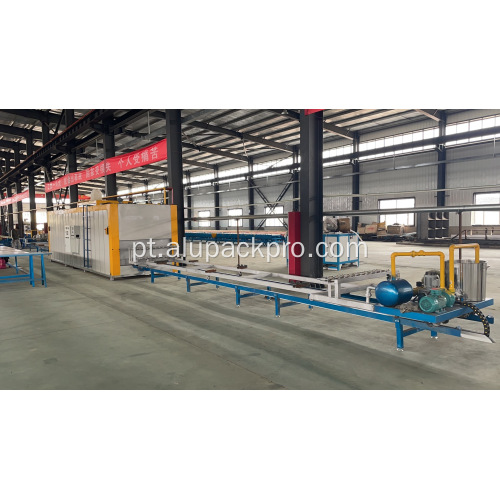

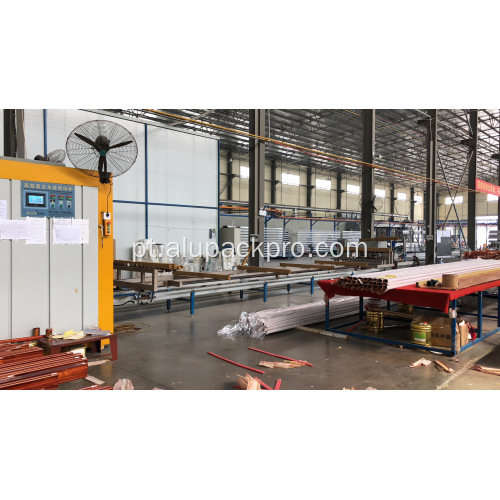

Esta linha de produção com efeito de madeira para perfis de alumínio adota tecnologia de transferência de grãos de madeira a vácuo com extração de saco, que pode produzir grãos de madeira altamente realistas, mármore e outros acabamentos decorativos na superfície dos produtos transferidos. Ele é projetado principalmente para impressão por transferência térmica em superfícies metálicas que foram submetidas a pulverização, cozimento, eletroforese ou tratamentos de superfície semelhantes. Os principais componentes de trabalho e suas funções são os seguintes:

1. Corpo do Forno

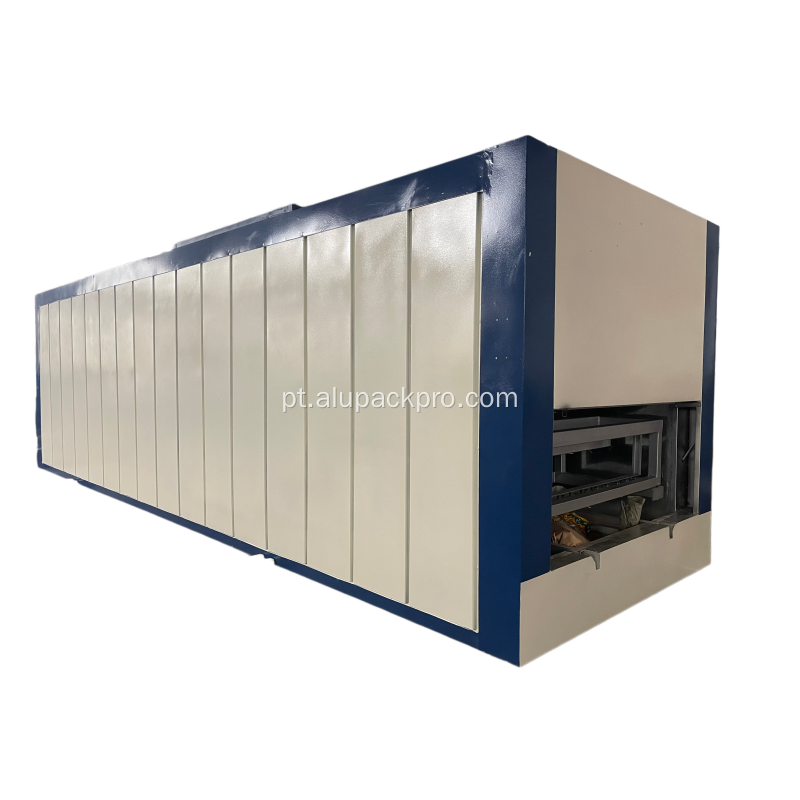

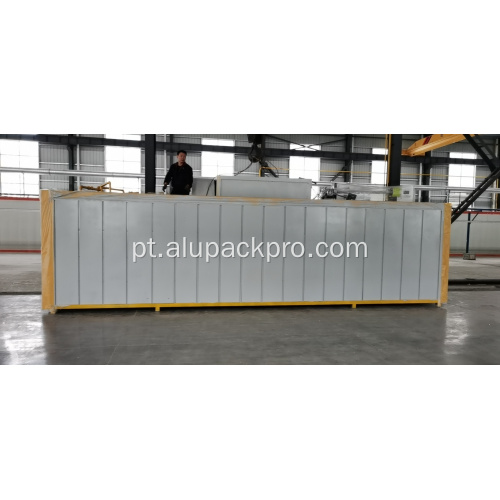

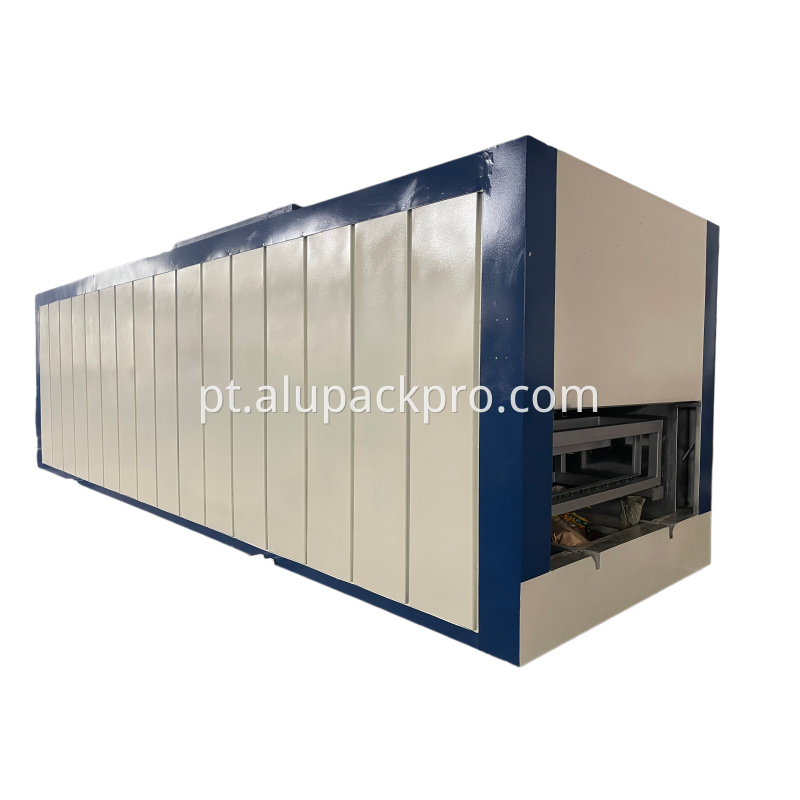

Como base central do equipamento, ele é utilizado para montar outros componentes e fornecer isolamento térmico eficaz. Consiste em um revestimento externo, material de isolamento de alta qualidade e uma estrutura robusta, garantindo operação estável e conservação de energia.

2. Sistema de aquecimento e controle de temperatura

O sistema de controle elétrico inclui um quadro elétrico equipado com PLC, tela sensível ao toque, válvulas solenóides, interruptores e outros componentes. Requisitos de energia: AC380V trifásico de quatro fios, 16,5KW (tipo a gás), 130KW (tipo acionado elétrico). Todos os cabos de corrente de arrasto adotam cabos de alta flexibilidade e resistentes a quebras de marcas conhecidas, garantindo longa vida útil e operação estável.

3. Dispositivo de adesão a vácuo

Composto por uma bomba de vácuo de anel de água, tubulação, cabeçotes de sucção a vácuo, estrutura e mecanismo de alimentação móvel. Ele realiza sucção e adesão estáveis de grãos de madeira ou filmes de papel com padrão de pedra, garantindo um ajuste perfeito entre o filme e a superfície do produto para um efeito de transferência perfeito.

4. Dispositivo de sopro reverso de filme

Um soprador de média pressão é conectado às cabeças de sucção a vácuo, que realiza o sopro reverso do filme após a saída dos perfis do forno. Isto facilita a remoção rápida e suave do filme, melhorando efetivamente a eficiência da produção.

5. Estrutura Auxiliar de Vácuo

Composto por suporte fixo, estrutura de vácuo móvel e tanque de água, serve como plataforma de trabalho estável para carga e descarga de perfis, garantindo uma operação conveniente e eficiente.

COMPOSIÇÃO PRINCIPAL

- 1 conjunto de forno de transferência termoendurecível (incluindo queimador e sistema de circulação de calor)

- 2 conjuntos de aspirador e dispositivo de acionamento

- 2 conjuntos de carrinho de transferência único

- 1 conjunto de sistema de controle elétrico totalmente automático

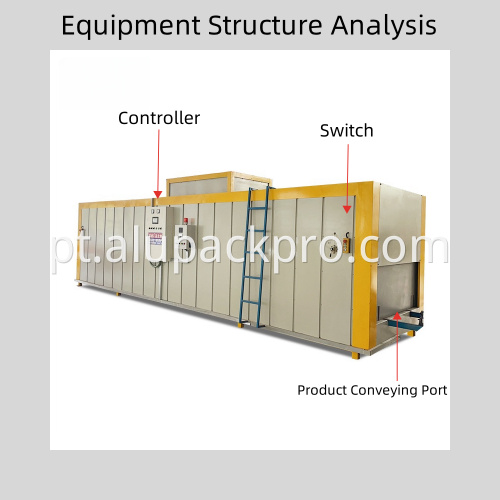

Woodgrain Imitation Production Line for aluminum

PRINCIPAIS PARÂMETROS E REQUISITOS TÉCNICOS

1. Comprimento do perfil de alumínio para impressão por transferência: 600 * 6000 * 18

2. Capacidade de produção: 26 peças por forno

3. Tipos de papel de transferência: papel com padrão de grão de madeira à base de plástico e papel puro (peças de transferência de grão de madeira)

4. Temperatura de processamento: 150°C-185°C (usando detecção de temperatura de quatro zonas)

5. Tempo de cura: 7-15 minutos (dependendo do tamanho do material e tipo de papel)

6. Método de aquecimento: Gás liquefeito de petróleo, gás natural ou aquecimento elétrico

7. Consumo abrangente de energia: 6,5 m³ - 9,0 m³/t

8. Método de transporte: Automático/Manual

9. Requisitos da área do local (dimensões de referência do forno): Comprimento 29.100 mm × Largura 2.360 mm × Altura de referência 3.400 mm

10. Dimensões do forno de referência: Comprimento 8.480 mm × Largura 2.160 mm × Altura 2.800 mm (Nota: a altura da versão de exportação é 2.500 mm)

11. Número de perfis por transferência: 13 bastões + 13 bastões (uma camada)

12. Consumo de energia operacional: 12KW (96KW ao usar tubos de aquecimento elétrico de alta eficiência como fonte de calor)

13. Potência total do motor: 16,5 kW

14. Estrutura externa:Totalmente pintada; cor exterior personalizável de acordo com os requisitos do usuário

15. Material do invólucro externo: placa de aço A3 de 2,0 mm

16. Material do invólucro interno: placa de aço galvanizado A3 de 1,5 mm

17. Estrutura e materiais de isolamento: Lã de fibra de vidro de aluminossilicato + lã de rocha de alta qualidade com densidade 100Kg/m³, espessura da camada de isolamento aprox. 230 mm, proporcionando desempenho superior de isolamento com economia de energia.

18. Método de fluxo de ar:Sistema de circulação de alimentação inferior e retorno superior com saídas de ar ajustáveis.

19. Material do duto de ar: Formado em placa de aço galvanizado de 1,5 mm por meio de dobra hidráulica.

20. Dimensões de referência da entrada da câmara do forno: Largura: 1690–2170 mm, Altura: ≥720 mm.
