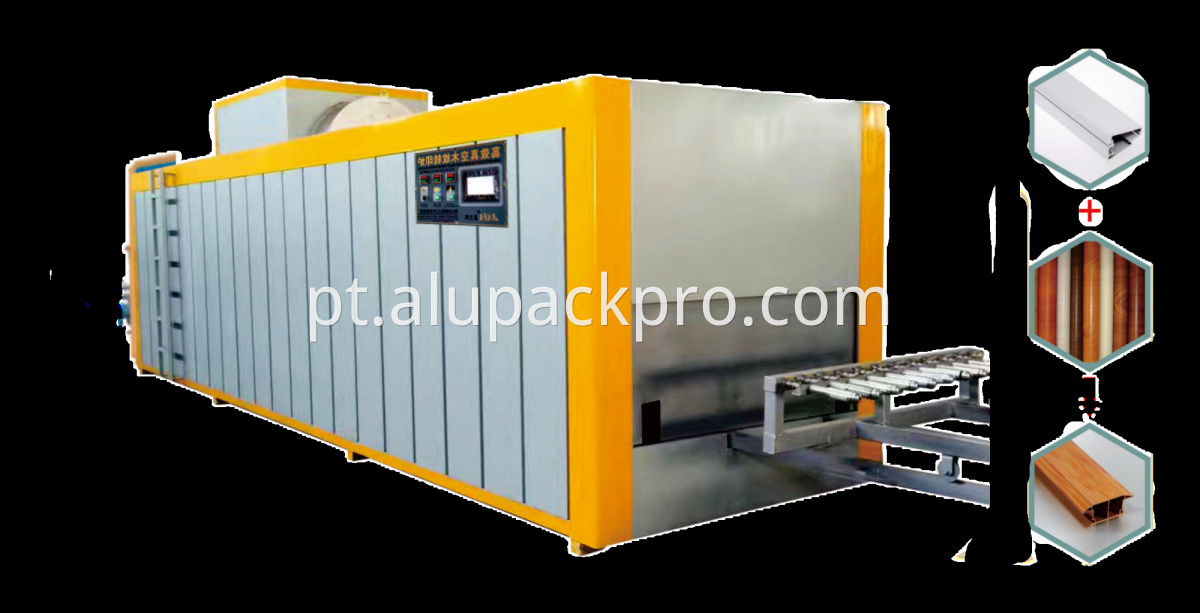

Linha de produção de efeito madeira para perfis de alumínio

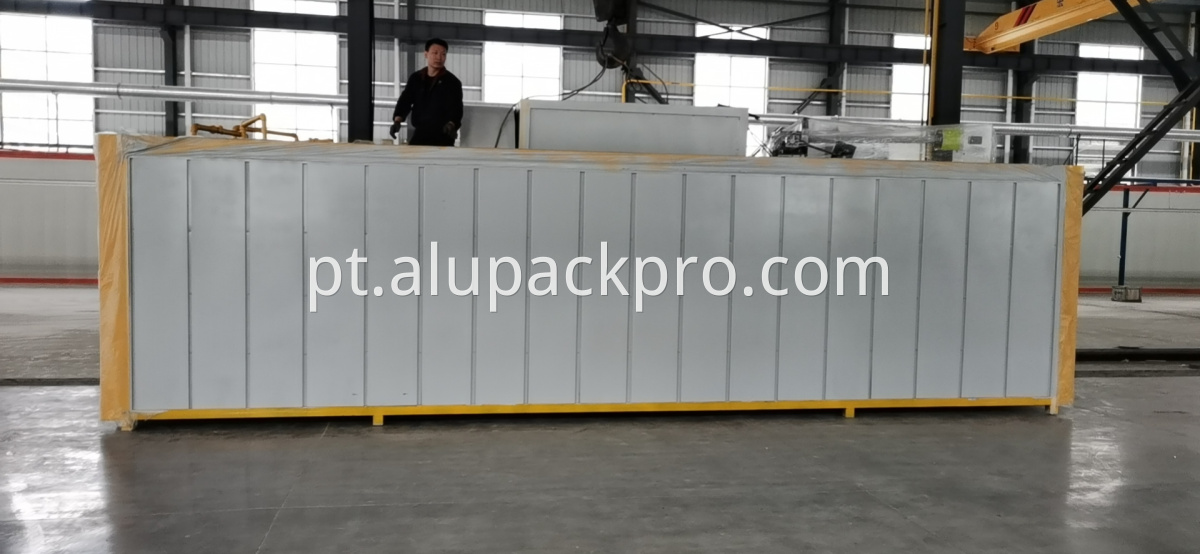

• O forno de transferência de grãos de madeira de alumínio é acionado por um redutor cata-vento cicloidal para mover o rolo, que por sua vez aciona a estrutura auxiliar de vácuo para obter a alimentação.
• Através do sistema elétrico, de controle de temperatura, sistema operacional e peças mecânicas, o perfil entra no forno para aquecimento através da estrutura auxiliar de vácuo, conseguindo a cura por penetração térmica.
• Após a cura ser concluída, ele sai automaticamente do forno e, após sair, um sopro reverso do filme é realizado para facilitar a remoção rápida do filme e melhorar a eficiência da produção.
• Entrada e saída do forno e modo de controle de temperatura: totalmente automático. Alimentação automática no forno, saída automática do forno, desligamento automático a vácuo, desligamento automático de energia. Quatro pontos de medição de temperatura, controle de temperatura de quatro zonas. A diferença de temperatura em seis zonas é controlada dentro de 5°C para garantir que não haja diferença de cor no produto.

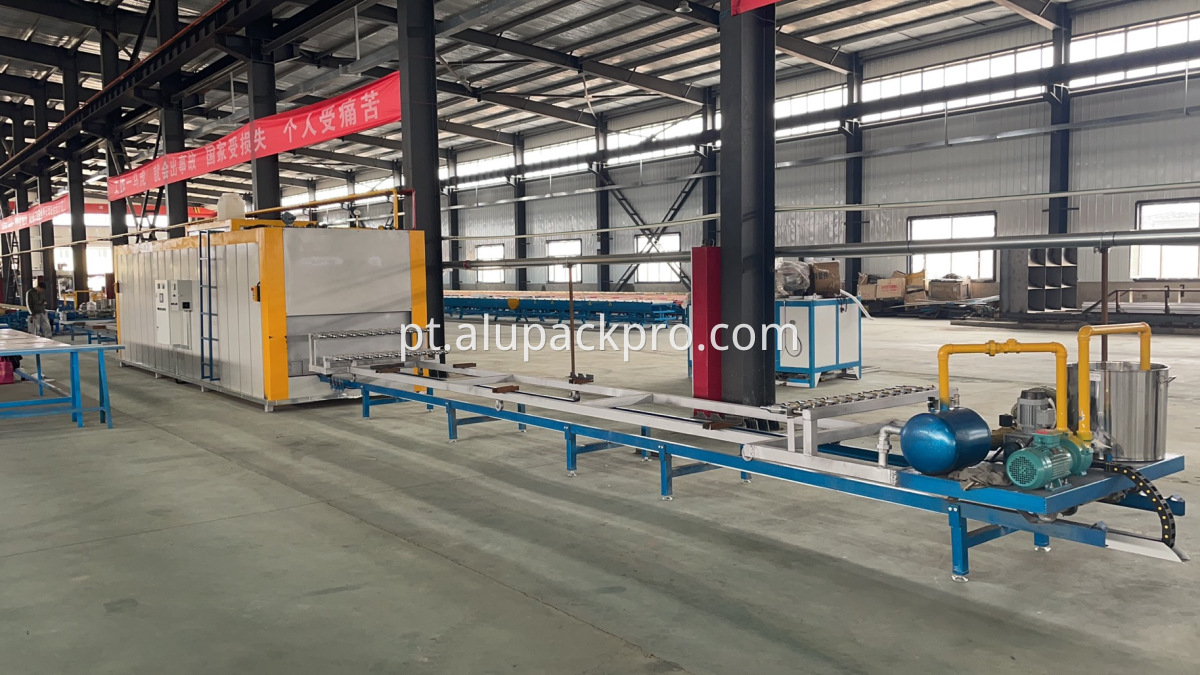

COMPOSIÇÃO PRINCIPAL

1. Forno de transferência termoendurecível (incluindo queimador e sistema de circulação de calor) 1 conjunto

2. Dispositivo de vácuo e acionamento 2 conjuntos


3. Carrinho de transferência único 2 conjuntos

4. Sistema de controle elétrico totalmente automático 1 conjunto

• Comprimento do perfil de alumínio para impressão por transferência: Bocal de vácuo: Primeira camada de baixo para cima: alumínio de 6.300 mm, segunda camada: alumínio de 6.800 mm, terceira camada: alumínio de 7.300 mm
• Dimensões máximas da seção transversal do perfil: Largura 100 mm × Altura 160 mm
• Capacidade de produção: Aprox. 4-8 lotes/hora, 3-5 toneladas/lote
• Tipos de papel de transferência: Papel com padrão de grão de madeira à base de plástico e papel puro
• Dimensões da cremalheira de alimentação:(C×L×A mm): 5000×460×750 (com forro de feltro)
• Temperatura de processamento: 150°C-185°C (usando detecção de temperatura de quatro zonas)
• Tempo de cura: 7-15 minutos (dependendo do tamanho do material e tipo de papel)
• Método de aquecimento: Gás liquefeito de petróleo, gás natural ou aquecimento elétrico
• Consumo Abrangente de Energia: 6,5m³--9,0 m³/t (consumo de gás por tonelada de alumínio transferido, com base no tamanho do alumínio)
• Método de transporte: Automático/Manual
• Requisitos de área do local (dimensões de referência do forno): Comprimento 29.100 mm × Largura 2.360 mm × Altura de referência 3.400 mm
• Dimensões do forno de referência: Comprimento 8.480 mm × Largura 2.160 mm × Altura 2.800 mm (Nota: a altura da versão de exportação é 2.500 mm)
• Número de perfis por transferência: (por carrinho) 36 peças + 36 peças (três camadas)
• Consumo de energia operacional: 12KW (96KW ao usar tubos de aquecimento elétrico de alta eficiência como fonte de calor)
• Potência total do motor: 16,5 kW
• Estrutura externa:Totalmente pintada; cor exterior personalizável de acordo com os requisitos do usuário
• Material do invólucro externo: placa de aço A3 de 2,0 mm
• Material do invólucro interno: placa de aço galvanizado A3 de 1,5 mm
• Estrutura e materiais de isolamento: Lã de fibra de vidro de aluminossilicato + lã de rocha de alta qualidade com densidade 100Kg/m³, espessura da camada de isolamento aprox. 230 mm, proporcionando desempenho superior de isolamento com economia de energia.
• Método de fluxo de ar: Sistema de circulação de fornecimento inferior e retorno superior com saídas de ar ajustáveis.
• Material do duto de ar: Formado em chapa de aço galvanizado de 1,5 mm por meio de dobra hidráulica.
• Dimensões de referência da entrada da câmara do forno: Largura: 1690–2170 mm, Altura: ≥720 mm.
