Descrição

Descrição do produto

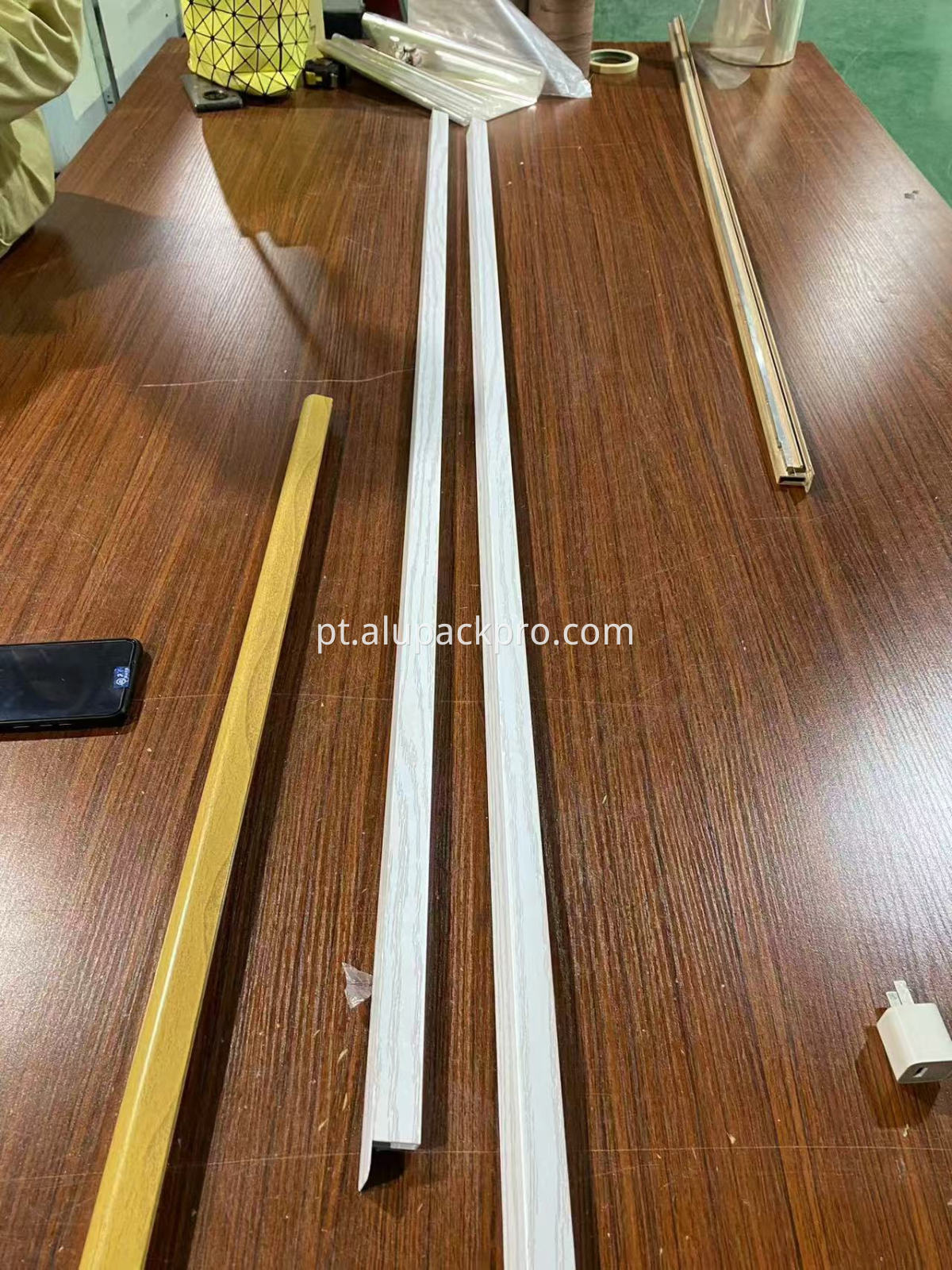

Wood Effect Production Line For Aluminum Profiles

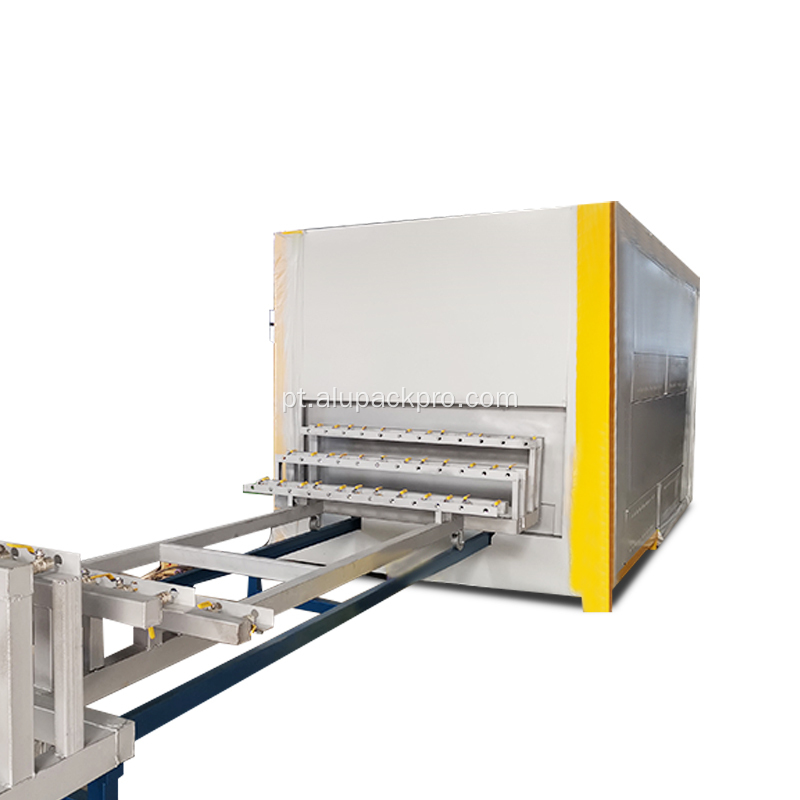

Forno de transferência de grãos de madeira para produtos de mobília

DESEMPENHO PRINCIPAL

A. Design personalizável de estação única/dupla, seleção flexível de modelos, melhora muito a relação custo-benefício;
B. O design especial de filme a vácuo de alta temperatura garante o efeito de transferência ；
C. Dispositivo de proteção múltipla: proteção contra sobretensão a vácuo, controle de tensão constante a vácuo;
D. Com uma interface homem-máquina com tela de toque madura, os parâmetros são mais convenientes e intuitivos.

FAIXA DE USO

Impressão de transferência de grãos de madeira para alumínio, folha de alumínio, soldagem perfeita de superfícies de portas e janelas, adequada para fábrica de alumínio, fábrica de móveis de alumínio, portas e janelas de fábrica de soldagem perfeita, fábrica de folheado de alumínio. É um tipo de máquina de processamento de superfície de alumínio

PRINCÍPIO DE FUNCIONAMENTO DAMÁQUINA DE IMPRESSÃO DE TRANSFERÊNCIA DE GRÃOS DE MADEIRA

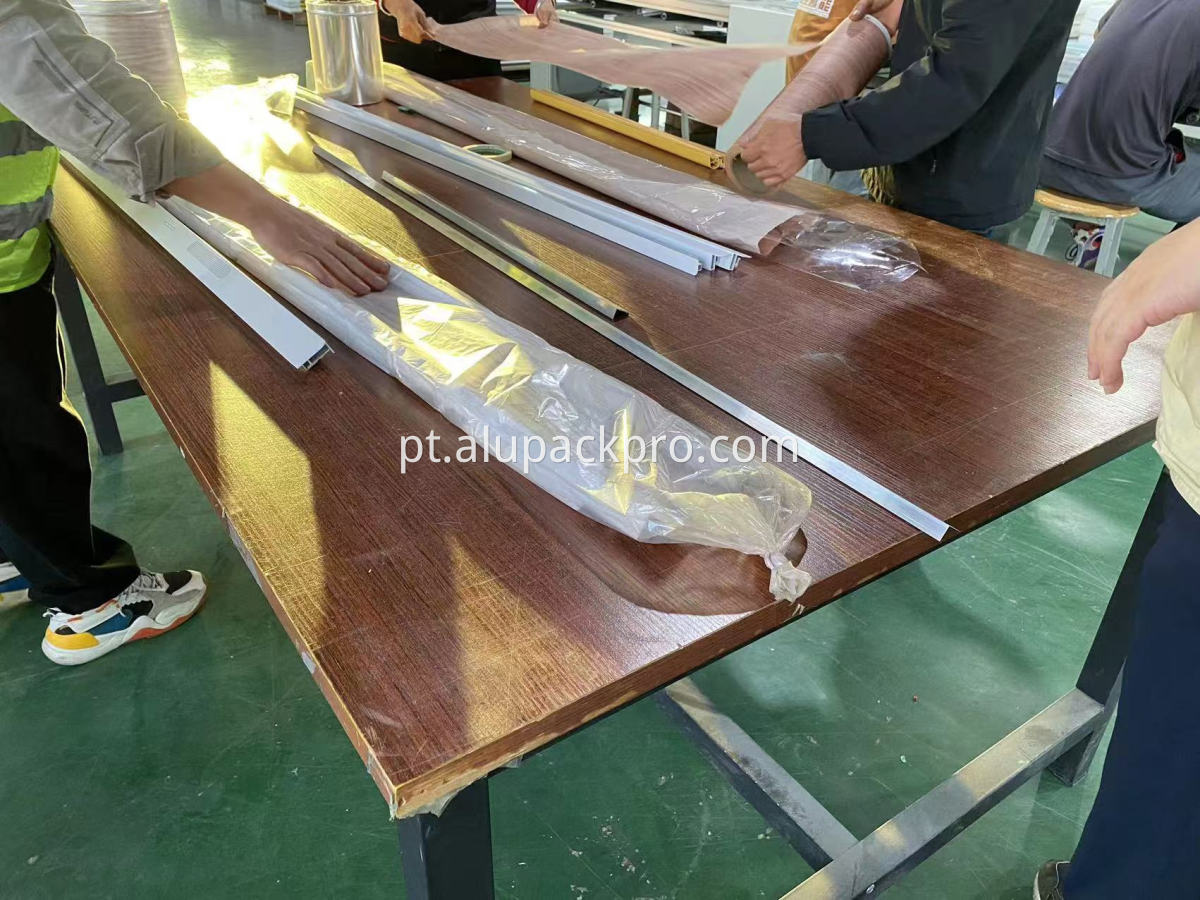

I. Esta linha de produção de imitação de madeira para alumínio emprega extração de saco, impressão por transferência de grãos de madeira a vácuo, produzindo grãos de madeira altamente realistas, mármore e outros acabamentos na superfície dos produtos transferidos. Ele foi projetado principalmente para impressão por transferência térmica em superfícies metálicas tratadas por pulverização, cozimento, eletroforese ou processos semelhantes.

1. Corpo do Forno

Serve como componente fundamental para a montagem de outras peças e fornece isolamento térmico. Consiste em um invólucro externo, material de isolamento e estrutura.

2. Sistema de aquecimento e controle de temperatura

O sistema de controle elétrico compreende um gabinete elétrico contendo PLC, tela sensível ao toque, válvulas solenóides, interruptores, etc. Requisitos de energia: AC380V trifásico de quatro fios, 130KW (alimentado a gás), 130KW (alimentado elétrico). Todos os cabos da esteira de arrasto usam cabos de alta flexibilidade e anti-quebra das principais marcas.

3. Dispositivo de adesão a vácuo

Composto por uma bomba de vácuo de anel de água, tubulação, cabeçotes de sucção a vácuo, estrutura e mecanismo de alimentação móvel para obter sucção e adesão de filmes de papel com padrão de madeira ou pedra.

4. Dispositivo de sopro reverso de filme

Interconectar um soprador de média pressão com cabeçotes de sucção a vácuo para realizar o sopro reverso do filme após a saída dos perfis do forno, facilitando a remoção rápida do filme e aumentando a eficiência da produção.

5. Estrutura Auxiliar de Vácuo

Composto por suporte fixo, moldura de aspiração móvel e reservatório de água. Serve como plataforma de trabalho para carga e descarga de perfis.

COMPOSIÇÃO PRINCIPAL

1. Forno de transferência termoendurecível (incluindo queimador e sistema de circulação de calor) 1 conjunto

2. Dispositivo de vácuo e acionamento 2 conjuntos

3. Carrinho de transferência único 2 conjuntos

4. Sistema de controle elétrico totalmente automático 1 conjunto

PRINCIPAIS PARÂMETROS E REQUISITOS TÉCNICOS

Comprimento do perfil de alumínio para impressão por transferência: 2500 mm
Dimensões máximas da seção transversal do perfil: Largura 100mm × Altura 160mm
Capacidade de produção: Aproximadamente 4–8 fornos por hora, 1–3 toneladas
Tipos de papel de transferência: papel à base de plástico e papel puro com padrão de grão de madeira (consumíveis de transferência com efeito de madeira)
Temperatura de processamento: 150°C-185°C (usando detecção de temperatura de quatro zonas)
Tempo de cura: 7-15 minutos (dependendo do tamanho do material e tipo de papel)
Método de aquecimento: Aquecimento elétrico de folha de alumínio de alta eficiência e longa vida útil
Método de transporte: Automático/Manual
Requisitos de área do local (dimensões de referência do forno): Comprimento 12.000 mm × Largura 2.360 mm × Altura de referência 3.400 mm
Dimensões do forno de referência: Comprimento 4000 mm × Largura 2160 mm × Altura 2300 mm
Número de perfis por transferência: 15 sticks + 15 sticks
Consumo de energia operacional: ≥121,5 kW/h elemento de aquecimento elétrico
Potência total do motor: 139KW
Estrutura externa:Totalmente pintada; cor exterior personalizável de acordo com os requisitos do usuário
Material do invólucro externo: placa de aço A3 de 2,0 mm
Material do invólucro interno: placa de aço galvanizado A3 de 1,5 mm
Estrutura e materiais de isolamento: Lã de fibra de vidro de aluminossilicato + lã de rocha de alta qualidade com densidade 100Kg/m³, espessura da camada de isolamento aprox. 230 mm, proporcionando desempenho superior de isolamento com economia de energia.
Método de fluxo de ar: Sistema de circulação de fornecimento inferior e retorno superior com saídas de ar ajustáveis.
Material do duto de ar: Formado em chapa de aço galvanizado de 1,5 mm por meio de dobra hidráulica.
Dimensões de referência da entrada da câmara do forno: Largura: 1690–2170 mm, Altura: ≥700 mm.
