Linha de produção de imitação de Woodgrain para folha de alumínio

obtenha o ultimo preço

Contato Agora

Descrição

Descrição do produto

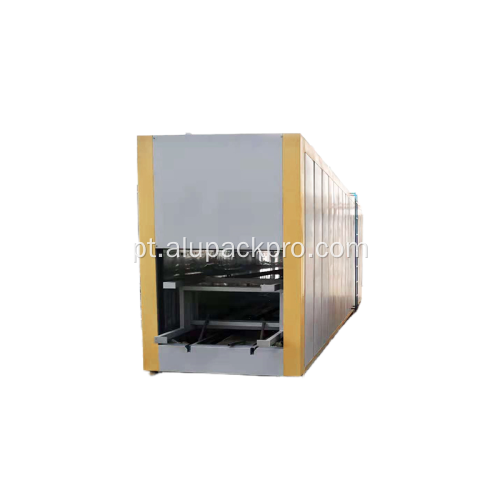

Máquina de transferência a quente para painel de alumínio

DESEMPENHO PRINCIPAL

A. Design personalizável de estação única/dupla, seleção flexível de modelos, melhora muito a relação custo-benefício;
B. O design especial de filme a vácuo de alta temperatura garante o efeito de transferência
C. Dispositivo de proteção múltipla: proteção contra sobretensão a vácuo, controle de tensão constante a vácuo;
D. Com uma interface homem-máquina com tela de toque madura, os parâmetros são mais convenientes e intuitivos

FAIXA DE USO

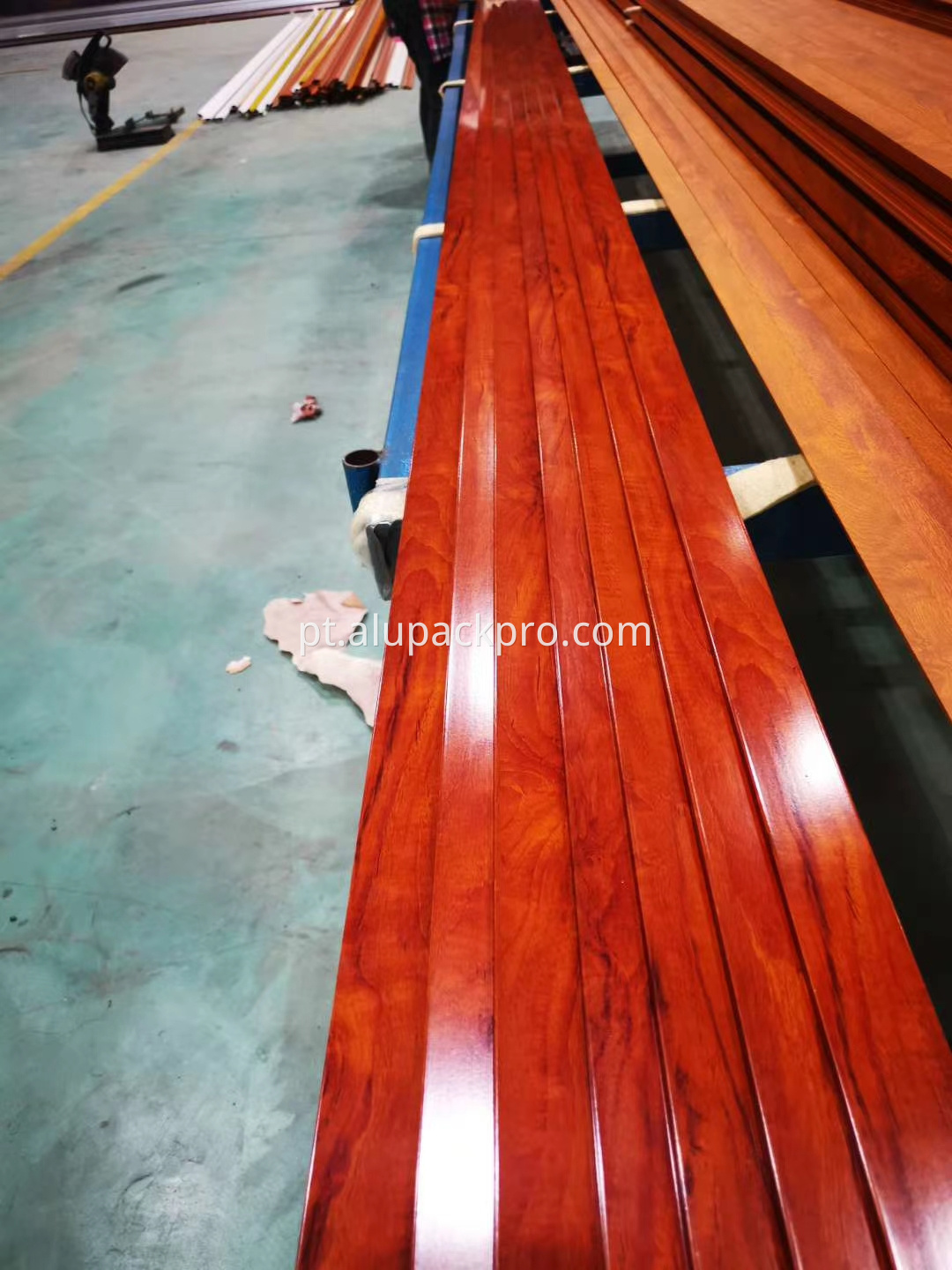

Impressão de transferência de grãos de madeira para alumínio, folha de alumínio, soldagem perfeita de superfícies de portas e janelas, adequada para fábrica de alumínio, fábrica de móveis de alumínio, portas e janelas de fábrica de soldagem perfeita, fábrica de folheado de alumínio. É um tipo de máquina de processamento de superfície de alumínio.

PRINCÍPIO DE FUNCIONAMENTO DAMÁQUINA DE IMPRESSÃO DE TRANSFERÊNCIA DE GRÃOS DE MADEIRA

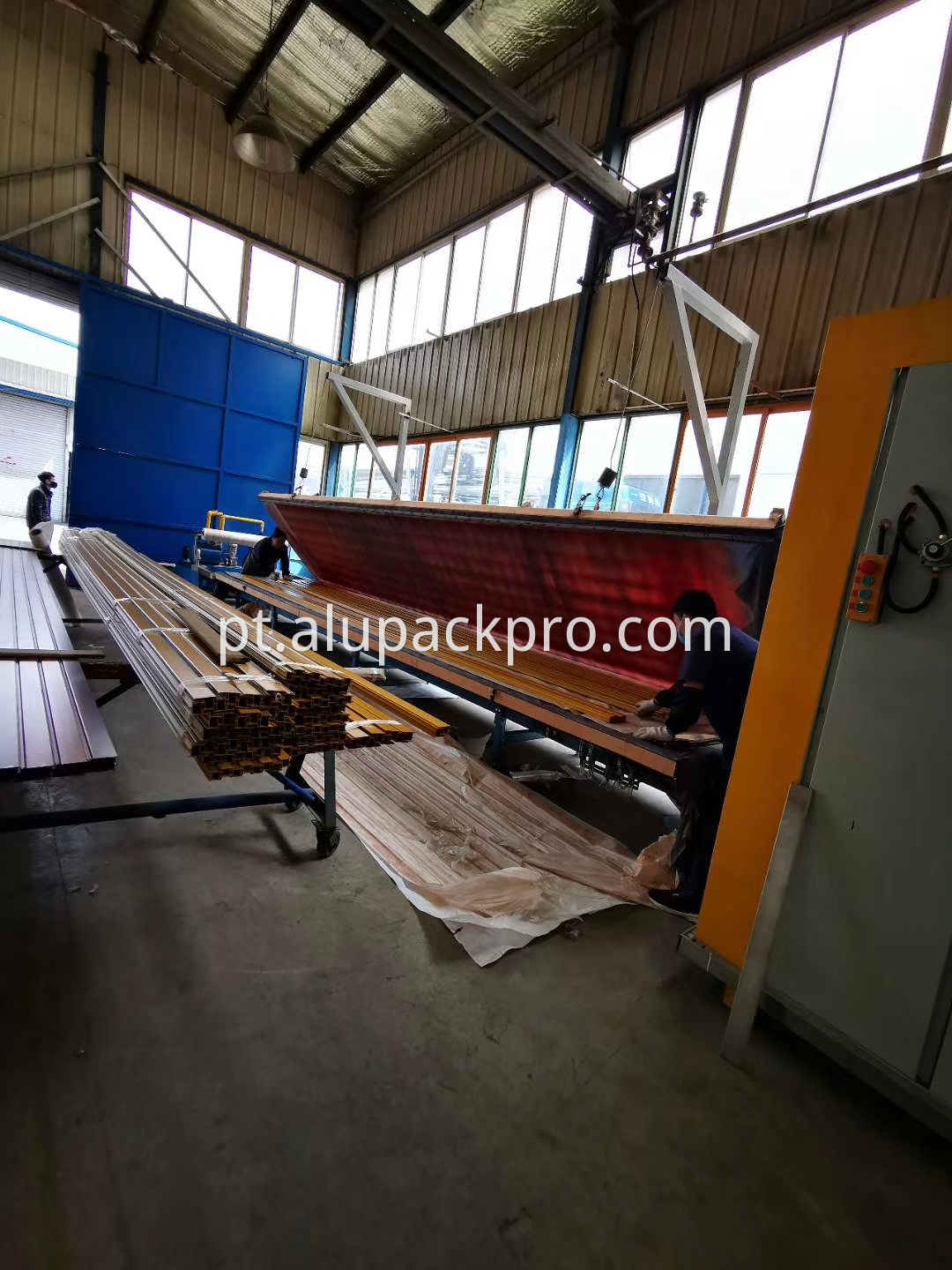

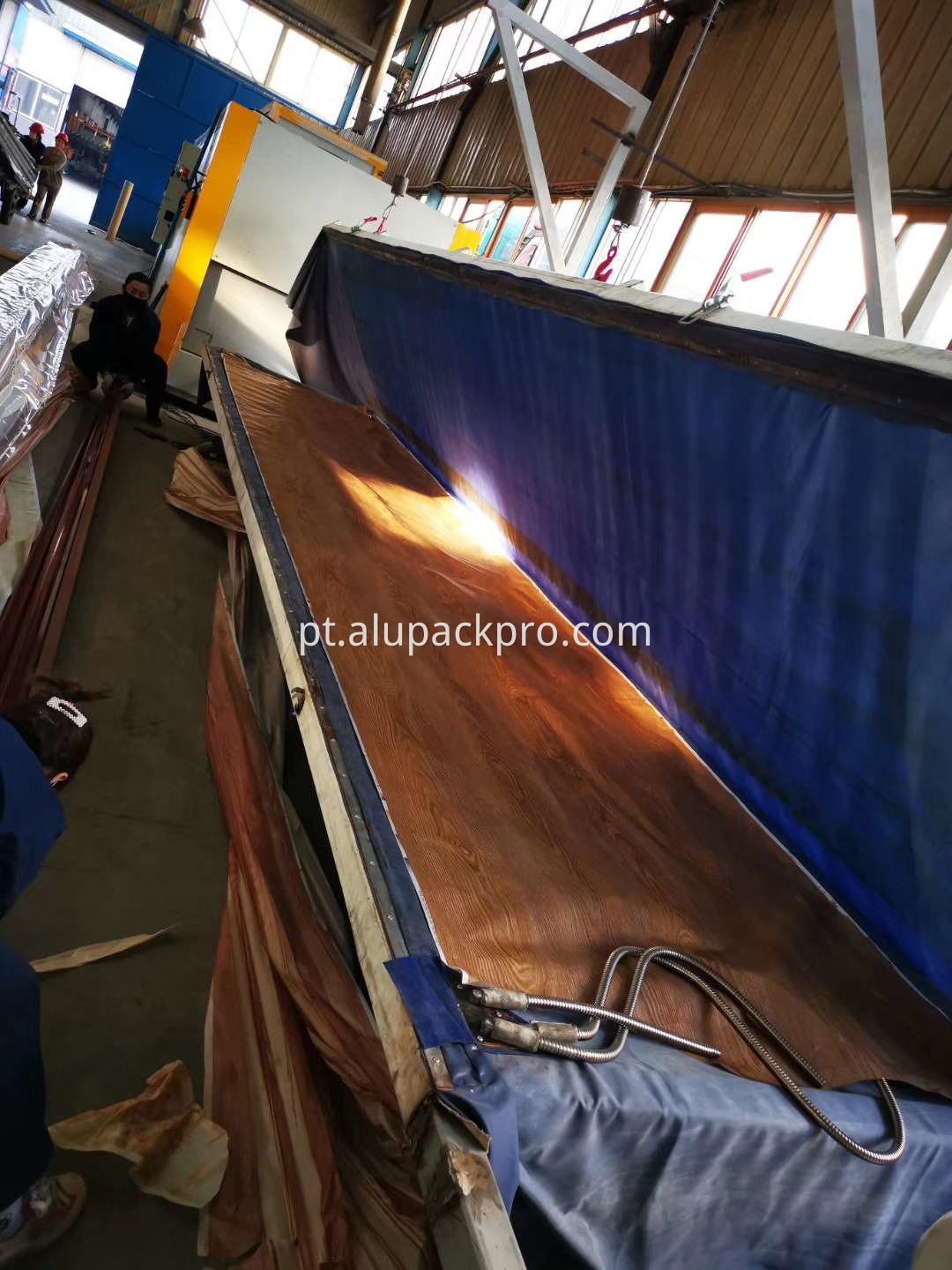

Este forno de transferência de grãos de madeira de alumínio emprega impressão de transferência de grãos de madeira a vácuo com extração de saco, produzindo grãos de madeira altamente realistas, mármore e outros acabamentos na superfície dos produtos transferidos. Ele é projetado principalmente para impressão por transferência térmica em superfícies metálicas tratadas por pulverização, cozimento, eletroforese, etc.

1. Corpo do Forno

Serve como componente fundamental para a montagem de outras peças e fornece isolamento térmico. Consiste em um invólucro externo, material de isolamento e estrutura.

2. Sistema de aquecimento e controle de temperatura

O sistema de controle elétrico compreende um gabinete elétrico contendo PLC, tela sensível ao toque, válvulas solenóides, interruptores, etc. Requisitos de energia: AC380V trifásico de quatro fios, 16KW (alimentado a gás), 130KW (alimentado elétrico). Todos os cabos da esteira de arrasto usam cabos de alta flexibilidade e anti-quebra das principais marcas.

3. Dispositivo de adesão a vácuo

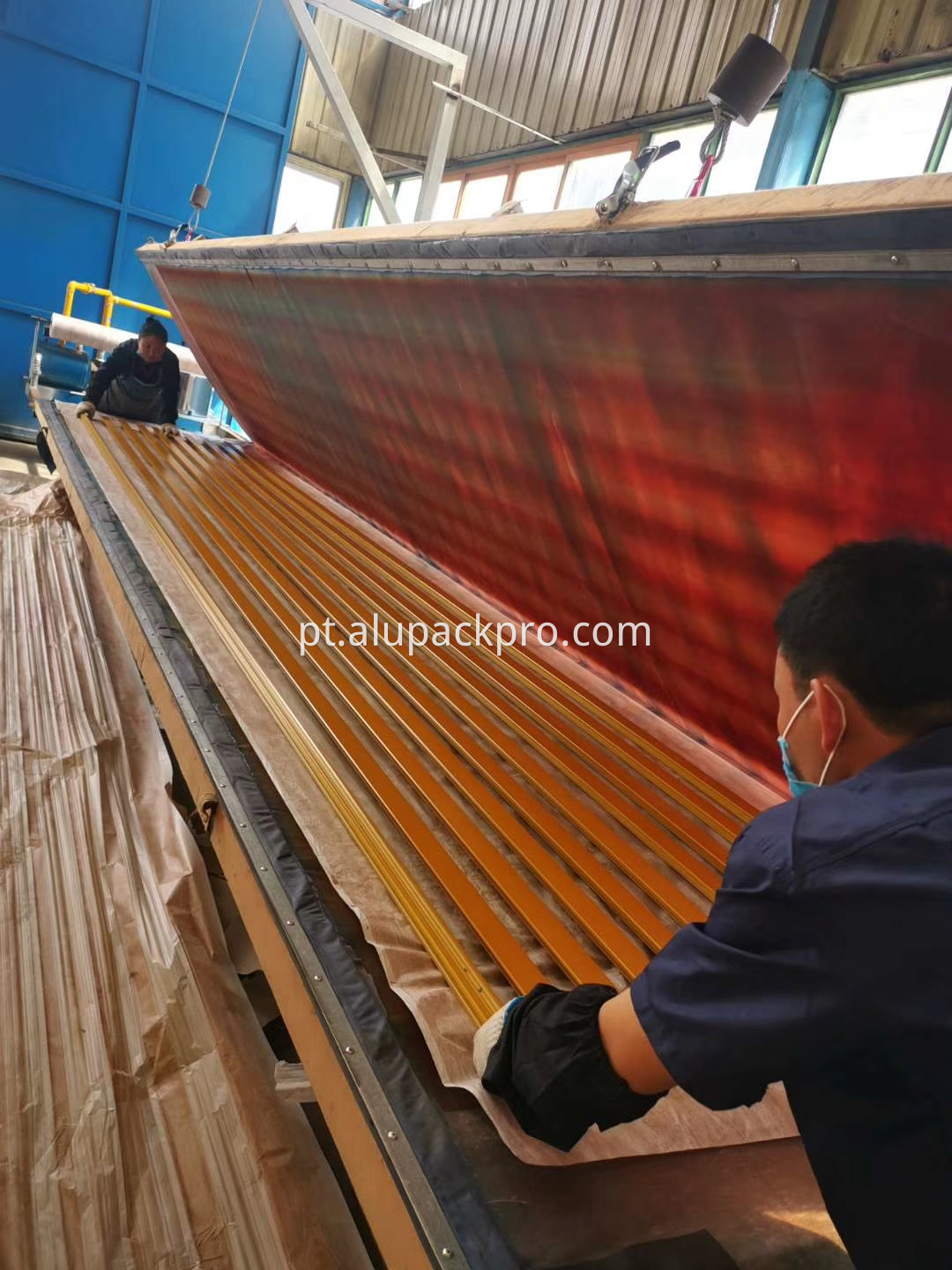

Composto por uma bomba de vácuo de anel de água, tubulação, cabeças de sucção a vácuo, estrutura e mecanismo de alimentação móvel para obter sucção e adesão de filmes com padrão de madeira/pedra.

4. Dispositivo de sopro reverso de filme

Interconecta um soprador de média pressão com cabeçotes de sucção a vácuo. Executa sopro reverso do filme após os perfis saírem do forno para remoção rápida do filme e maior eficiência de produção.

5. Estrutura Auxiliar de Vácuo

Composto por suporte fixo, moldura de aspiração móvel e reservatório de água. Serve como plataforma de trabalho para carga e descarga de perfis.

COMPOSIÇÃO PRINCIPAL

1. Forno de transferência termoendurecível (incluindo queimador e sistema de circulação de calor) 2 conjuntos

2. Dispositivo de aspiração e acionamento 2 conjuntos (estilo capa)

3. Sistema de controle elétrico totalmente automático 1 conjunto

PRINCIPAIS PARÂMETROS E REQUISITOS TÉCNICOS

Comprimento do perfil de alumínio para impressão por transferência: Folha de perfil de alumínio: 1220 * 2440 mm
Dimensões máximas da seção transversal do perfil: Largura 1220 mm × Altura 2440 mm
Capacidade de produção: Aprox. 4-8 lotes/hora, 2-3 toneladas
Tipos de papel de transferência: Papel com padrão de grão de madeira à base de plástico e papel puro (consumíveis de transferência com efeito de madeira)
Temperatura de processamento: 150°C-185°C (usando detecção de temperatura de quatro zonas)
Tempo de cura: 7-15 minutos (dependendo do tamanho do material e tipo de papel)
Método de aquecimento: Gás liquefeito de petróleo, gás natural ou aquecimento elétrico
Consumo Abrangente de Energia: 6,5m³--9,0 m³/t (consumo de gás por tonelada de alumínio transferido, com base no tamanho do alumínio)
Método de transporte: Automático/Manual
Requisitos de área do local (dimensões de referência do forno): Comprimento 12.000 mm × Largura 2.800 mm × Altura de referência 3.000 mm
Dimensões do forno de referência: Comprimento 4200 mm × Largura 2600 mm × Altura 2810 mm
Estrutura: Dimensões da estrutura única: 3.000 mm de comprimento × 1.600 mm de largura (especificações adicionais da plataforma: 1.500 mm × 800 mm)
Número de perfis por transferência: estilo capa
Consumo de energia operacional: 10KW (96KW ao usar tubos de aquecimento elétrico de alta eficiência como fonte de calor)
Potência total do motor: 12KW
Estrutura externa:Totalmente pintada; cor exterior personalizável de acordo com os requisitos do usuário
Material do invólucro externo: placa de aço A3 de 2,0 mm
Material do invólucro interno: placa de aço galvanizado A3 de 1,5 mm
Estrutura e materiais de isolamento: Lã de fibra de vidro de aluminossilicato + lã de rocha de alta qualidade com densidade 100Kg/m³, espessura da camada de isolamento aprox. 230 mm, proporcionando desempenho superior de isolamento com economia de energia.
Método de fluxo de ar: Sistema de circulação de fornecimento inferior e retorno superior com saídas de ar ajustáveis.
Material do duto de ar: Formado em chapa de aço galvanizado de 2 mm por meio de dobra hidráulica.
Dimensões de referência da entrada da câmara do forno: Largura: 1800 mm, Altura: ≥730 mm.
